Sistema de evaluación radicular DynaRoot


Descripción

La estabilidad de los árboles urbanos es un asunto clave que afecta a todo el mundo. Los árboles de ciudad enfermos e inestables suponen un gran riesgo para todos, además de implicar una seria responsabilidad civil para las autoridades municipales en caso de accidente. La evaluación de la estabilidad del arbolado es, por consiguiente, de suma importancia. En la actualidad, solo existe un método aceptado para valorar la estabilidad de los árboles. El test de tracción, a pesar de estar bien consolidado y aceptado, tiene varios inconvenientes, tanto en términos de fiabilidad como de facilidad de uso.

Pero nuestro nuevo concepto, la determinación dinámica de la estabilidad radicular, se basa en las cargas de viento en la vida real y, por tanto, es más adecuado para evaluar los riesgos en la vida real. Además, es mucho más sencillo de llevar a cabo que el tradicional test de tracción, con el único inconveniente de requerir la concurrencia de viento.


El sistema DynaRoot ha de ser utilizado en días con rachas de viento de al menos 25 km/h (15mph). Para realizar la medición se ha de seguir los siguientes pasos.

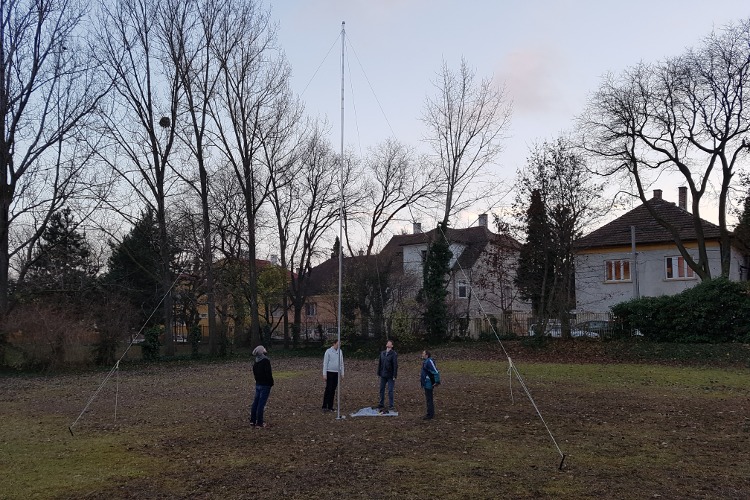

  1. Ensamble la torre del anemómetro en las inmediaciones del árbol o árboles que desee evaluar. Fije el anemómetro a la parte superior y levante la torre. Las lecturas de velocidad del viento se envían a la caja del instrumento situada en la parte inferior de la torre, donde son recogidos los datos.
  2. Comience a grabar los datos presionando el botón de INICIO que se encuentra en la caja del instrumento.
  3. Monte el inclinómetro en el cuello de la raíz del árbol que va a ser evaluado.
  4. Comience a grabar los datos presionando el botón de INICIO que se encuentra en el lateral de la caja del instrumento.
  5. Repita los 2 pasos anteriores si dispone de más inclinómetros y desea evaluar múltiples árboles.
  6. Registre datos durante al menos 3 horas (cuanto más tiempo, mejor).
  7. Una vez finalizada la grabación, transfiera los datos obtenidos a un PC retirando la tarjeta SD interna o conectando los instrumentos al modo Wi-Fi.
  8. Cargue los datos en el software de evaluación DynaRoot y calcule el factor de seguridad.

El sistema está formado por los siguientes 3 componentes.
Anemómetro de doble eje

Un instrumento para medir la velocidad del viento en o cerca del árbol que va a ser evaluado. Es mejor cuanto más cerca se encuentre al mismo pero, dependiendo de la velocidad del viento, DynaRoot puede proporcionar datos fiables incluso en en mediciones tomadas a varios kilómetros/millas de distancia. El anemómetro proporciona datos sobre la velocidad del viento con la frecuencia suficiente. Idealmente, el anemómetro debería estar alejado de edificios u otros objetos que puedan obstaculizar el viento, a una altura de al menos 10 m.

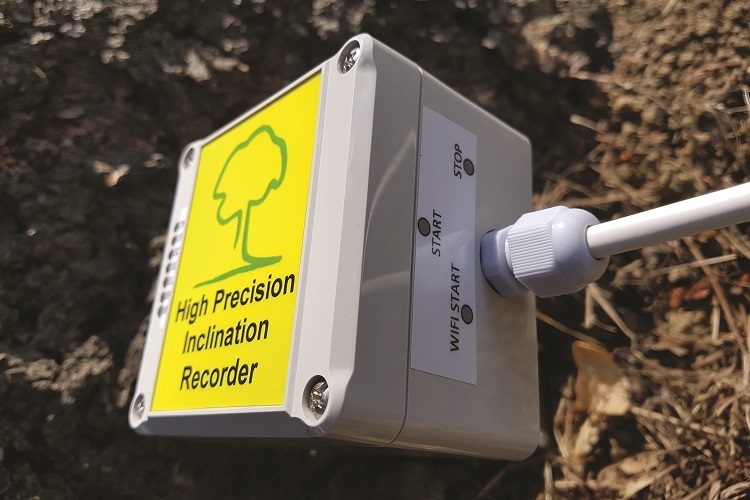

Inclinómetro de doble eje

Un instrumento adherido al cuello de la raíz que mide la inclinación del tronco en dos direcciones perpendiculares. El instrumento ofrece datos de inclinación muy precisos con la frecuencia suficiente.


Software de evaluación DynaRoot

Un software para PC que evalúa la velocidad del viento y la inclinación. Los datos, registrados durante un periodo de varias horas, son transferidos desde el anemómetro y el inclinómetro, bien en tarjetas de memoria, o bien de forma inalámbrica a través de Wi-Fi. El software desglosa los datos en intervalos más cortos y calcula, para cada intervalo, los parámetros estadísticos que son utilizados para la evaluación de la estabilidad del árbol.

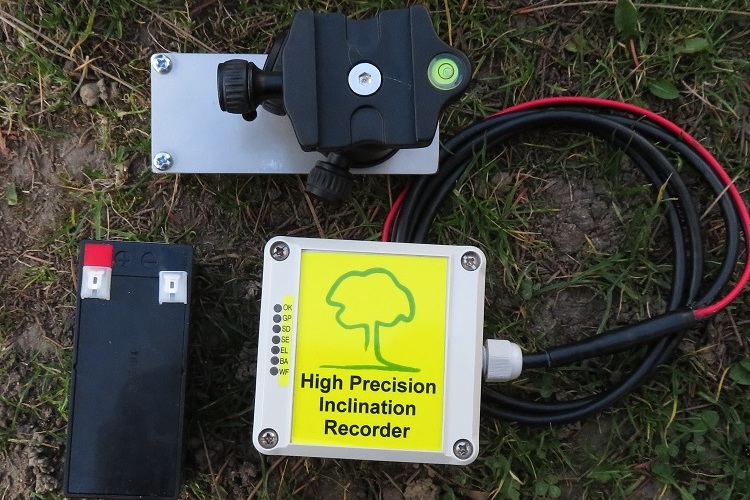

  • Grabadora para inclinómetro (mín. 1, se recomiendan 3)
  • Placa base con cabeza de bola
  • Tornillo y destornillador
  • Panel de visualización LED
  • Software en CD
  • Manual de usuario
  • Baterías de plomo y cargador
  • Estuche de aluminio

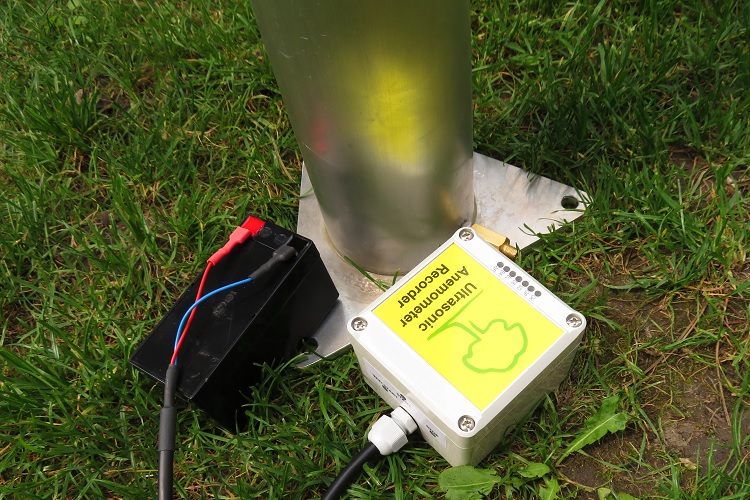

  • Anemómetro (de tipo bola o ultrasónico) y grabadora

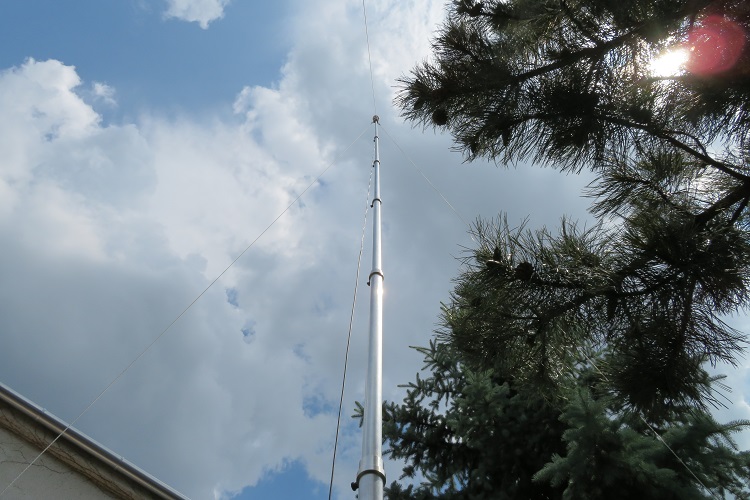

  • Poste portátil de 10 m

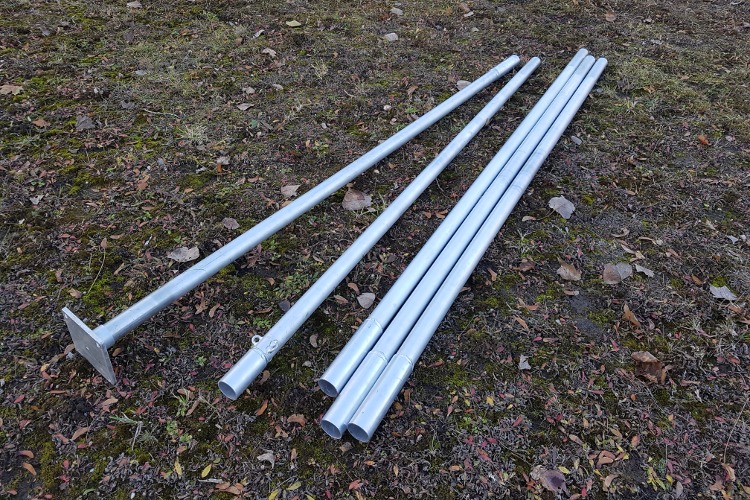

    • Tubo de aluminio (6 secciones)
    • Barra de anclaje de acero (3 piezas)
    • Cuerda de 12 m de longitud (3 piezas)
    • Caja
Anemómetro de doble eje
Tasa de muestreo
1 Hz
Rango de medición
0-150 km/h
Precisión
0.2 km/h
GPS integrado
G-STAR IV BU-353-S4
Tamaño máximo de la tarjeta SD
8GB
Impermeable
sí, IP65


Inclinómetro de doble eje
Rango de medición
±2°
Resolución
0.001°
GPS integrado
G-STAR IV BU-353-S4
Tamaño máximo de la tarjeta SD
8GB
Impermeable
sí, IP65
Voltaje y corriente de operación
12 V, 20 mA


  •  Software de evaluación DynaRoot para Windows (número de versión: 0.9.27, tamaño: 2,7 MB)
  •  Sistema de evaluación radicular DynaRoot (tamaño: 4,1 MB)
  •  Minta .fdr fálj DynaRoot-hoz - Cherry (méret: 4.2 MB)
  •  Minta .fdr file DynaRoot-hoz - Spruce (méret: 6.8 MB)
