Microsecond Timer


opis

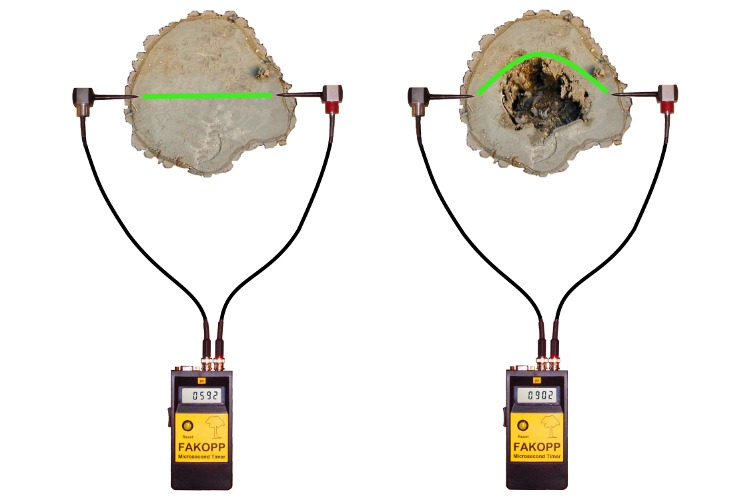

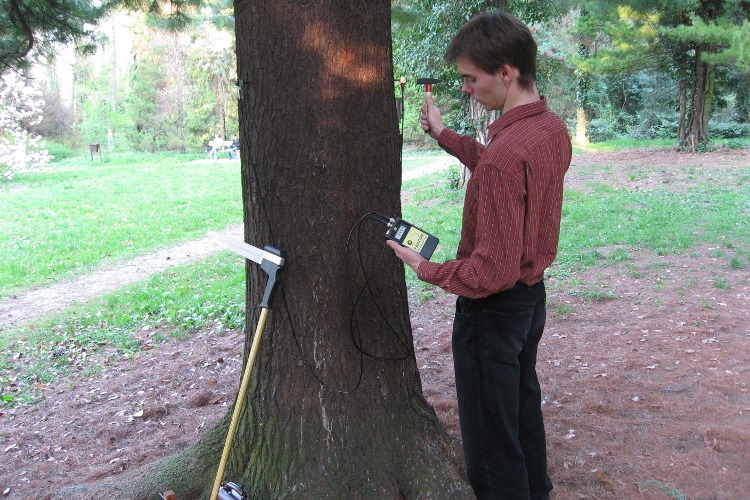

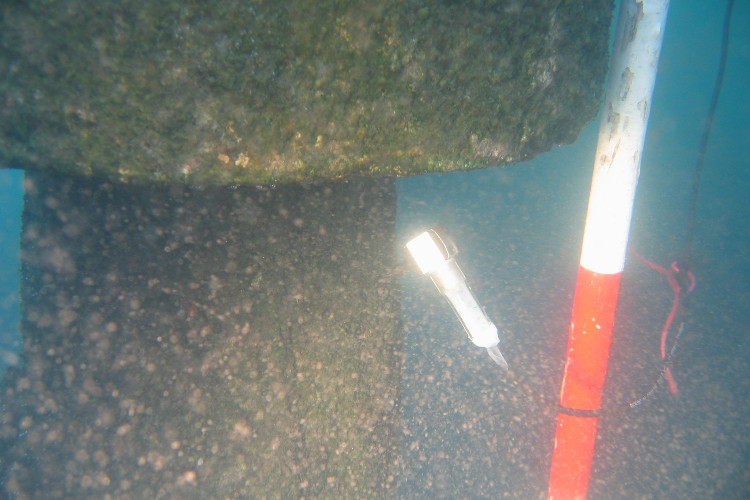

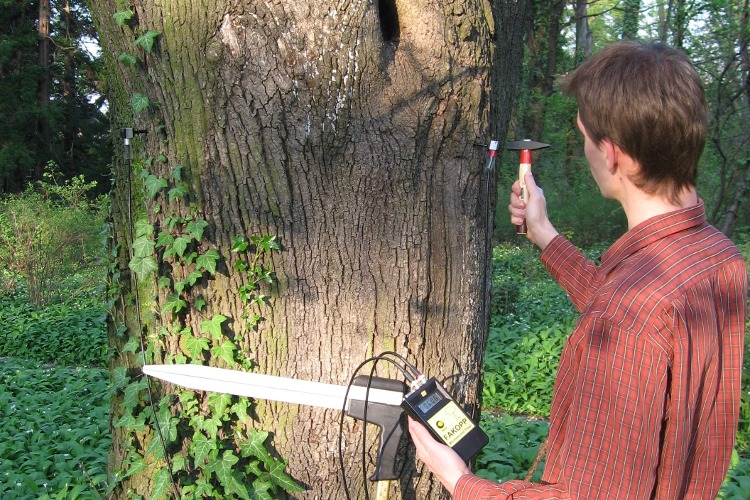

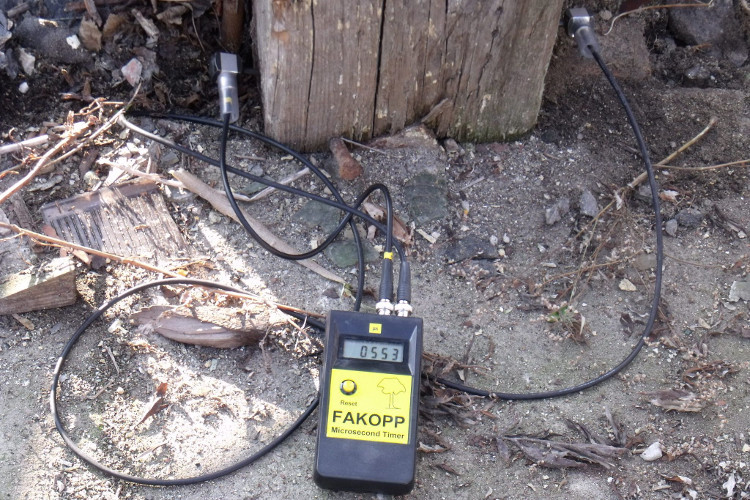

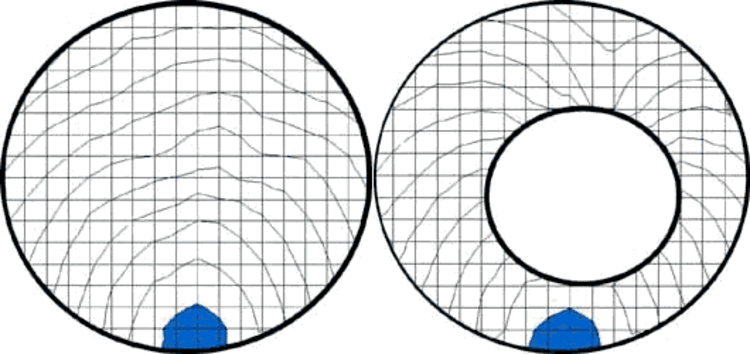

Microsecond Timer zaprojektowano specjalnie do pomiaru czasu rozchodzenia się fali naprężeń w drzewach. Sygnał jest generowany przez uderzenie młoteczka w czujnik początkowy. Jednostka wyświetla zmierzony czas rozchodzenia się fali. Z pomiaru odległości pomiędzy dwoma czujnikami można obliczyć prędkość co może być użyte do wyznaczania ukrytych stref rozkłądu lub ubytków pomiędzy dwoma czujnikami.


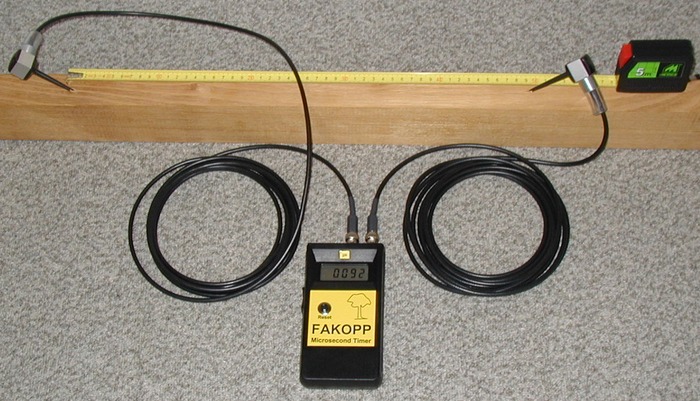

  1. Podłączyć czujniki do jednostki timera.
  2. Włączyć timer. Przed każdym uderzeniem nacisnąć przycisk „Reset”. Aby użyć funkcji resetowania automatycznego, podczas włączania timera przytrzymać wciśnięty przycisk „Reset”. W tym przypadku po każdym uderzeniu czujnika wyświetlany jest wynik odczytu, bez konieczności naciskania przycisku „Reset”.

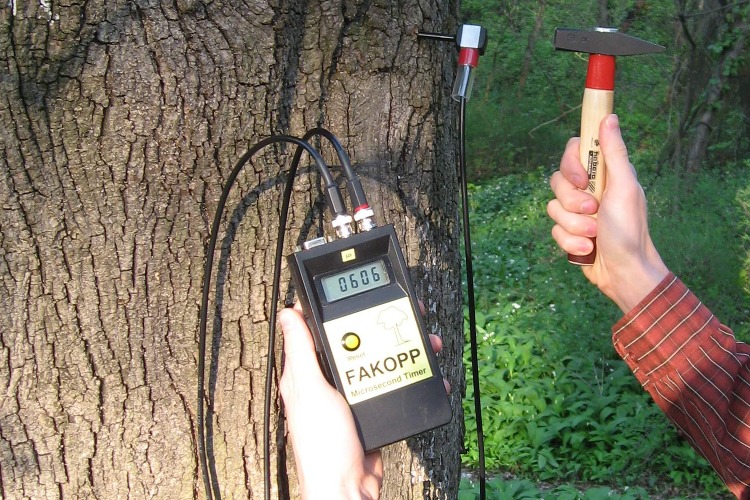

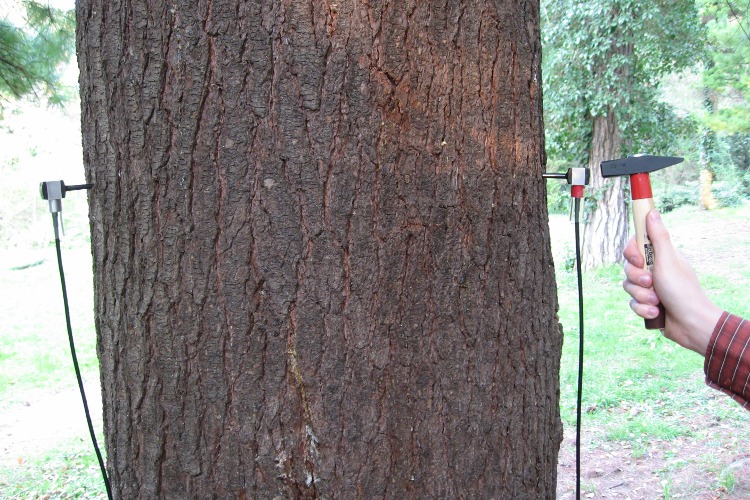

  3. Czujniki są identyczne. Wybrać przetwornik podłączony do złącza „Start”. Kolorowy znacznik ułatwia zidentyfikowanie czujnika startowego. Uderzyć czujnik początkowy młoteczkiem. Kierunek siły uderzenia powinien być zawsze równoległy do kierunku wbijania igły czujnika. Do wbijania czujników używać gumowego młotka. Do pomiarów używać młoteczka stalowego o masie 100 g. Podczas ostukiwania pozwolić na odbicie się młoteczka od czujnika. Po zakończeniu badania wyłączyć urządzenie.

  • Skrzynka Microsecond Timer
  • Dwa czujniki SD02 ze zintegrowanymi kablami i złączami BNC
  • Młotki: stalowy 100 g i gumowy
  • Skórzany pokrowiec
  • Aluminiowy pręt wzorcowy (dł. 44 cm)
  • Instrukcja użytkownika
  • Akumulatory
  • Ładowarka
  • Kabel USB-RS232 do połączenia z komputerem PC (po stronie komputera nie jest wymagany port RS232)
  • Oprogramowanie komputera do zbierania i zapisu surowych danych
Czas pojedynczego pomiaru*
poniżej 1 min
Błąd pomiaru czasu
± 3 mikrosekundy
Wymiary**
45 x 82 x 150 mm
Waga
347 g
Bateria
standardowy akumulator 9 V
Pobór energii
320 mW
Skrzynka urządzenia
tworzywo, brak wodoodporności
Wyświetlacz
ekran LCD 4-cyfr.
Czujniki
czujnik piezoelektryczny SD02
Złącza czujników
BNC
RS232
prędkość transmisji
2400 bps
format danych
ASCII
złącze
DIL 9, męskie
Zakres temperatury roboczej
0-40 °C


*z montażem i demontażem obu czujników
**bez czujników
  •  Komunikacja Microsecond Timer ‒ komputer (rozmiar: 37 KB)
  •  Microsecond Timer aplikacja wspierająca badanie (instalator AppSheet)
  •  Timer z dokładnością do mikrosekundy (w języku angielskim, rozmiar: 638 KB)
