ArborSonic 3D-Akustiktomograph
ArborSonic3D ist ein akustischer Tomograph zur zerstörungsfreien Prüfung von Bäumen, mit dem sich eine Karte der inneren Geschwindigkeiten eines Querschnitts erstellen lässt.
- Ermittelt die Größe und Lage von verfaulten oder hohlen Bereichen
- Misst die Schalllaufzeit zwischen den Sensoren
- Ermittelt die Geschwindigkeiten anhand der gemessenen Zeit und der Geometrie
- Die Software berechnet die Geschwindigkeiten im Querschnitt
- Schnell: Eine Messung kann in 5–10 Minuten abgeschlossen werden
- 3D-Modell unter Verwendung mehrerer Schichten

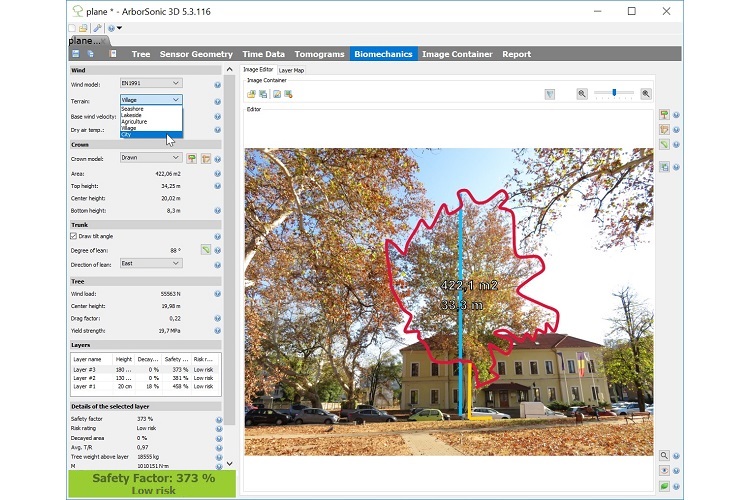

- Modellierung der Windlasten gemäß EN 1991

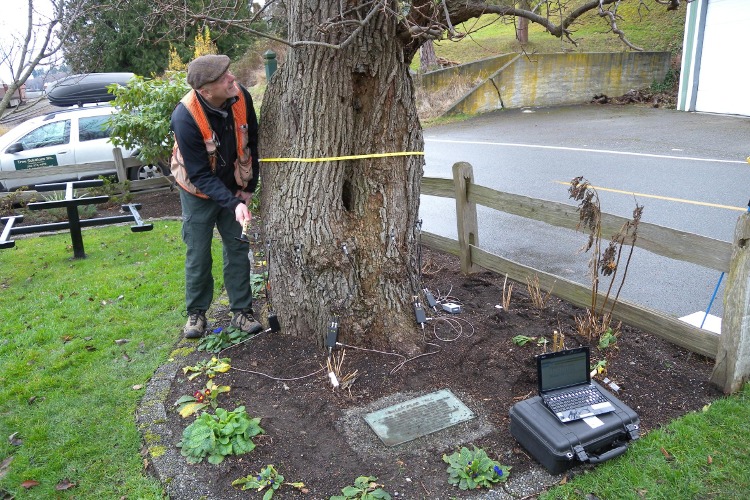

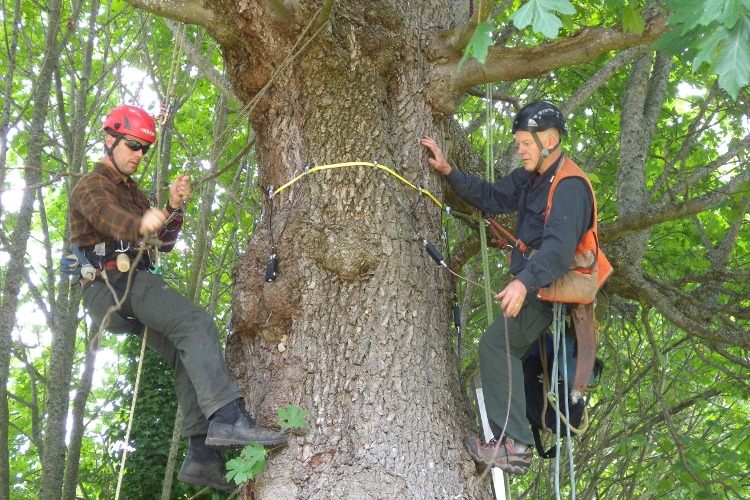

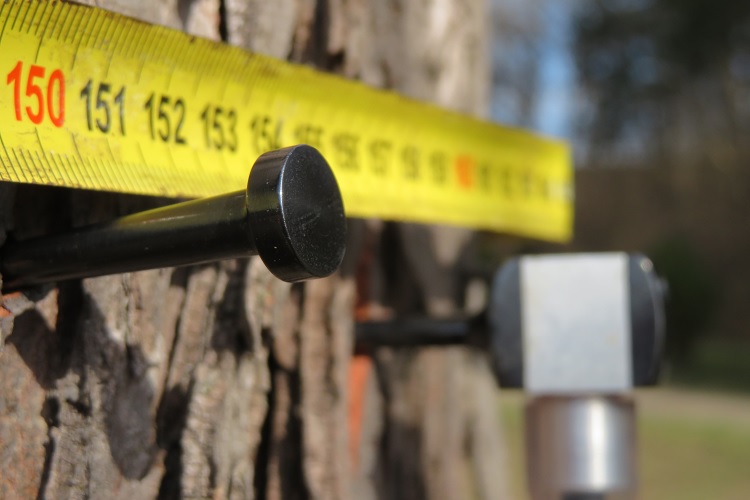

Schlagen Sie die Sensoren mit einem Gummihammer in gleichmäßigen Abständen rund um den Stamm in die Rinde ein.

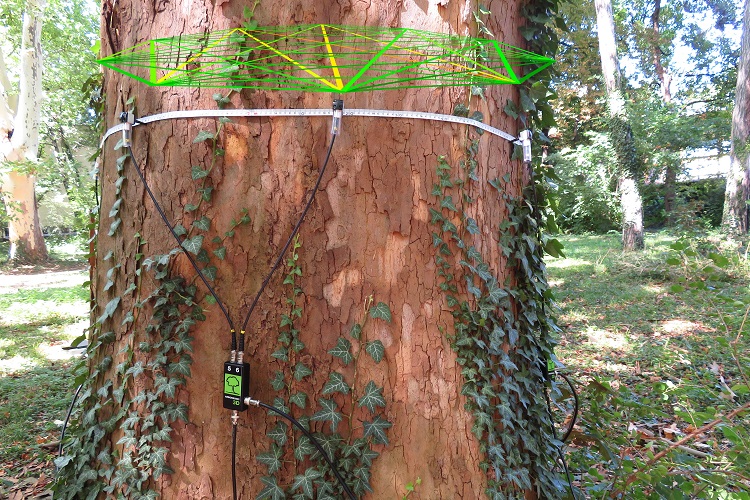

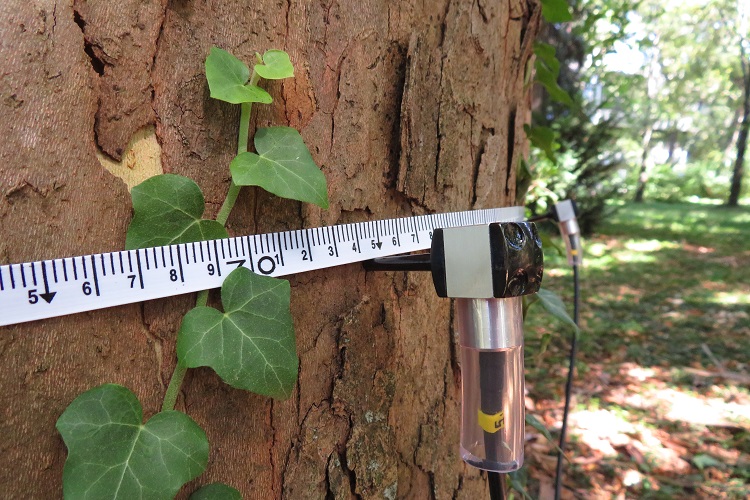

Messen Sie die Abstände zwischen den Sensoren mit einem Messschieber und geben Sie die Messdaten in den Computer ein.
Klopfen Sie mit einem Stahlhammer auf jeden Sensor, um Schallwellen zu erzeugen. ArborSonic 3D misst die Laufzeit zu jedem Sensor mit einer Genauigkeit im Mikrosekundenbereich und überträgt die Daten an den Computer.

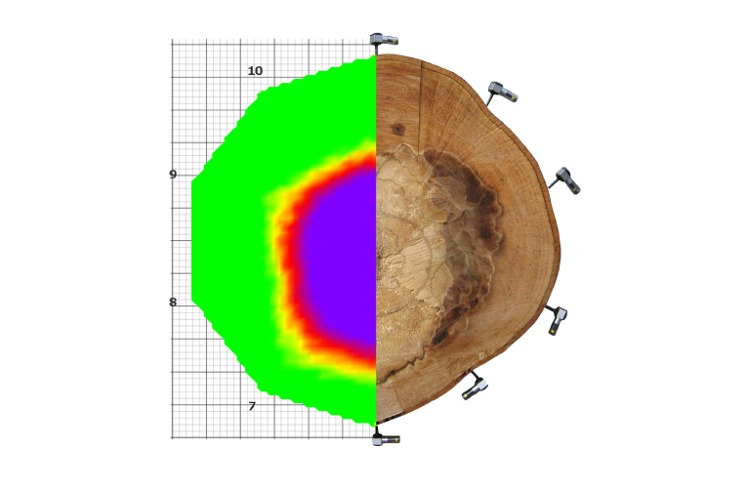

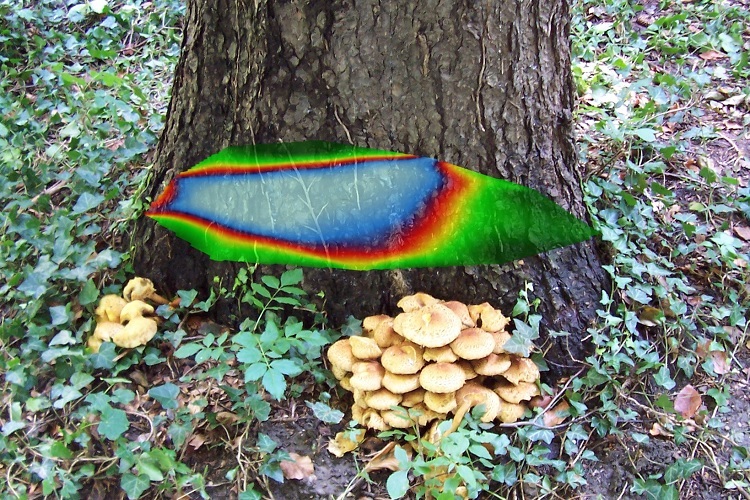

Die Software berechnet und zeigt die Verteilung der Schallgeschwindigkeit im Inneren des Baumes an.

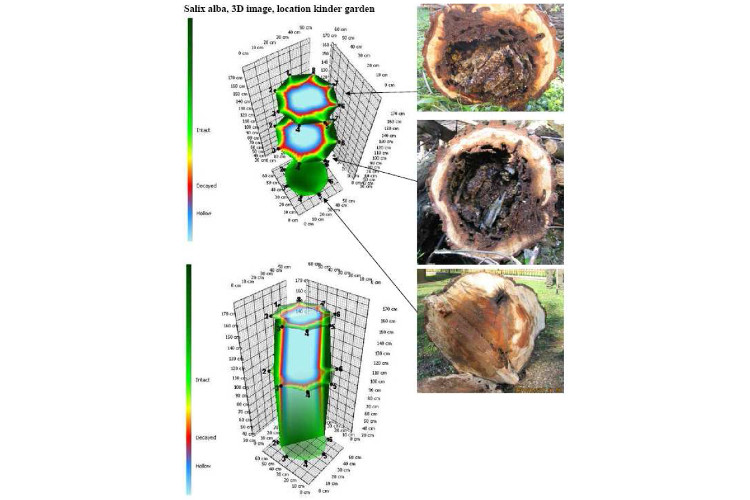

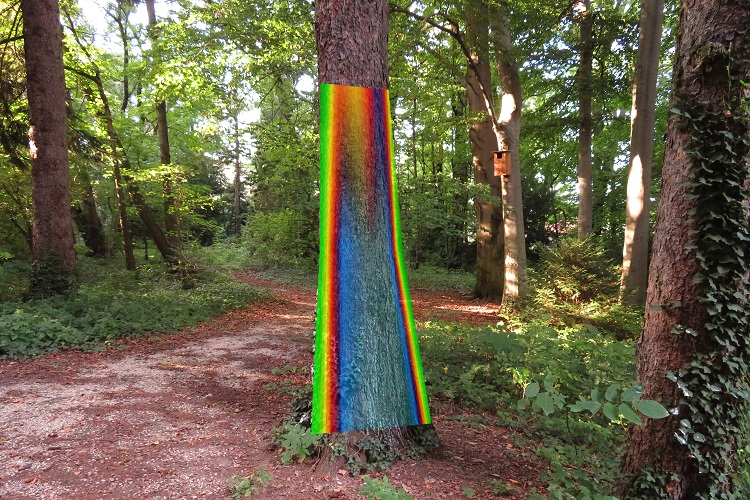

Messungen, die in verschiedenen Höhen vorgenommen wurden, können zu einem 3D-Modell zusammengefügt werden.
SD02 Piezo-Wandler

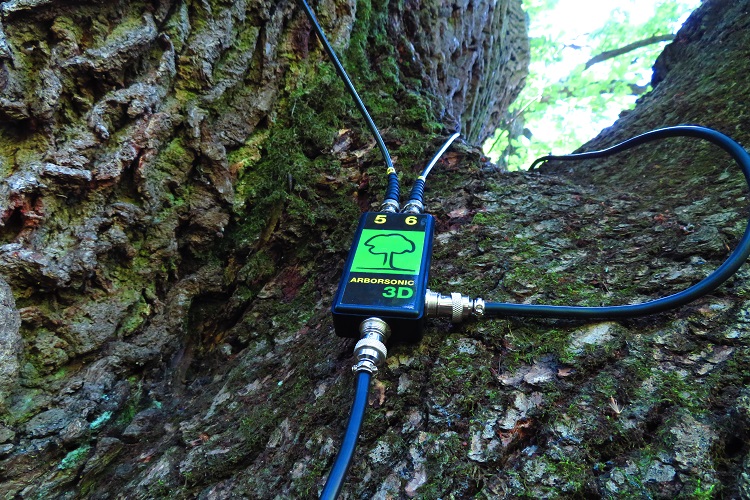

Verstärkerboxen
Batteriekasten
Kabel zum Anschluss der Verstärkerboxen und der Batteriebox
Werkzeug zum Entfernen der Sensoren
Maßband
Stahlhammer zum Einklopfen der Wandler
Gummihammer zur Montage der Messwandler

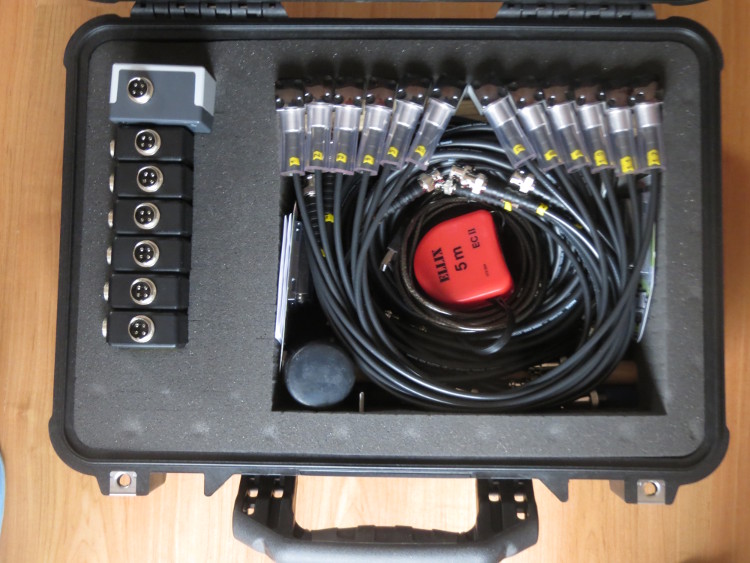

Peli-Koffer
2 Stück wiederaufladbare 9-V-Blockbatterien
Ladegerät
Bedienungsanleitung
ArborSonic 3D-Software
Messschieber zur Ermittlung der Sensorpositionen (optional)
Spezifikation |
Details |
|---|---|
Gemessene Zeitgenauigkeit |
± 2 Mikrosekunden |
Sensor |
Rauscharmer SD02-Piezosensor |
Anzahl der Sensoren |
Variabel von 10 bis 32 |
Abmessungen der Verstärkerbox |
127 × 58 × 25 mm |
Leistungsaufnahme |
240 mW |
Stromversorgung |
Standard-9-V-Blockbatterie (wiederaufladbar) |
Dauerbetriebszeit* |
ca. 2 Stunden |
Transportkoffer |
|
Gesamtgewicht** |
6 kg |
PC-Anschluss |
USB oder Bluetooth |
Datenübertragungszeit pro Sensortipp |
Weniger als eine Sekunde |
Gesamtmesszeit für einen Baum*** |
20 Minuten |
Betriebstemperaturbereich |
0–40 °C |
*mit einer Batterie
**ohne PC, inklusive Peli Schutzkoffer, Hämmer und 10 Sensoren**
***ein Querschnitt, einschließlich Montage, Geometriemodellierung, Messung und Demontage unter Verwendung von 10 Sensoren
